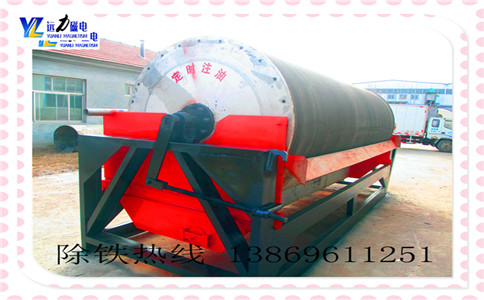

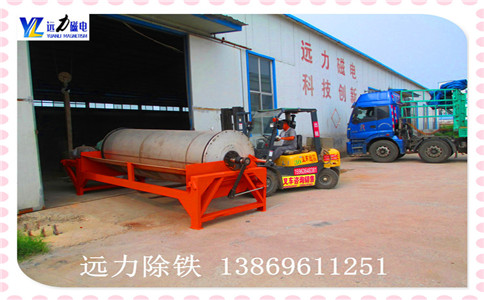

濕式永磁筒式磁選機【圖文】

文章出處：遠力除鐵器人氣：發表時間：2017-07-27 10:00:08【大中小】

濕式永磁筒式磁選機,濰坊遠力磁電生產永磁筒式磁選機適用于冶金礦山,礦產加工等企事業單位和個人用戶,用于選擇磁性礦物微粒,或者去除非磁性礦物混合磁性礦物.永磁體筒式磁選機的表面磁場強度遠高于普通永磁體磁選機的表面磁場強度.易于操作,管理和維護,并且在各種集中器中使用時具有明顯的節能和省電性能.

1濕式永磁筒式磁選機分類

順流型濕式永磁筒式磁選機,漿料的移動方向與圓筒的旋轉方向或產品移動的方向相同.漿料在磁性系統下直接進料到圓筒,非磁性顆粒和弱磁性顆粒從圓筒的兩個底部之間的間隙排出.磁性礦石顆粒吸附在圓筒表面,隨著圓筒旋轉到磁場的弱磁場邊緣,由排出管排到濃縮槽.下游磁選機結構簡單,加工能力大,可串聯使用.適用于粗選和選擇6-0mm大小的粗粒強磁礦或回收磁性重介質.

半逆流永筒式磁選機,對礦石漿料是一種松散的懸浮液,從槽底進入分選空間,漿料運動方向和磁場力的方向基本相同,因此磁性粒子可以在表面實現高磁場強度氣缸.此外,尾料從底板中的尾礦孔排出,使得溢流表面的高度可以保持罐體中的漿料水平.以上兩個特點,決定了半逆流磁選機能獲得更高的精礦質量和金屬回收率.因此被廣泛應用于處理細顆粒（小于0.2mm）的強磁選礦粗選和選礦操作.這種磁選機可以串聯使用以提高精礦品位.

設備的主要結構:CTS,B系列永磁分離器從機架,永磁汽缸,變速箱,到礦箱,油箱等主要部件.

2.濕式永磁筒式磁選機工作原理

濕式永磁筒式磁選機是一種高濕磁選磁場領域.采用高磁性稀土NdFeB磁體塊和鐵氧體磁體塊組成的復合磁系統,具有較高的磁場強度.磁場作用的深度不易退磁等特點.因此設備處理能力,適應性的生產波動,分選效果好.

濕式永磁筒式磁選機磁路部分為五極磁系統,每個磁極由鐵氧體和NdFeB永磁塊組成,螺釘穿過磁鐵的中心孔固定在磁導板上,磁導板由支架固定在支架上軸系,磁系統固定,圓筒旋轉時極的極性
